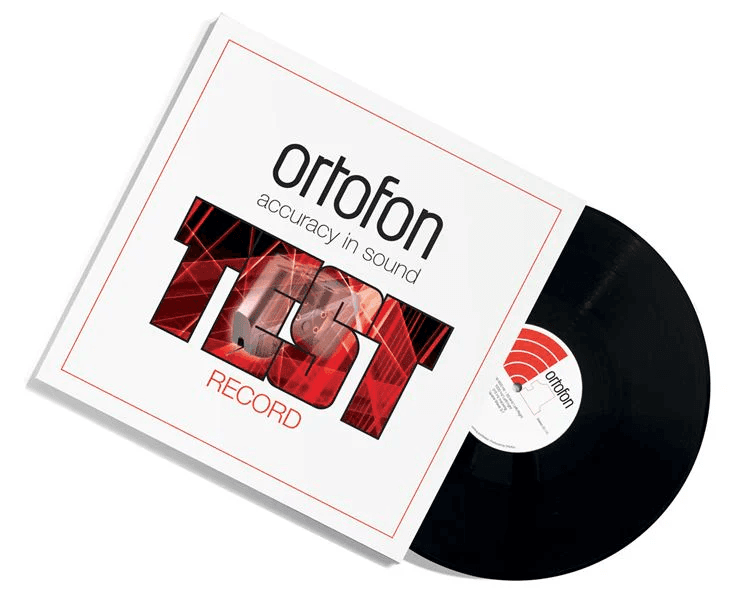

платівка для тестування програвачів вінілу ortofon test record

Тестова платівка від Ortofon призначена для того, щоб ви могли перевірити вашу HiFi-систему в максимально природному звуковому оточенні в домашніх умовах. Тестовий запис містить спеціальні тестові сигнали, розроблені для аналізу продуктивності картриджа, а також його взаємодії з вашим тонармом і програвачем.

Перед тестуванням картриджа, будь ласка, перевірте функціональність HiFi-системи. Ліву колонку слід підключити до лівого каналу підсилювача і навпаки; обидві колонки повинні працювати в фазі і бути оптимально розташовані в кімнаті.

Тестова платівка призначена для відтворення через вашу систему з вбудованим еквалайзером RIAA. Регулятор гучності рекомендується встановити на помірному рівні сигналу.

Зверніться до інструкцій до програвача і тонарму для правильного встановлення і вирівнювання, відрегулюйте тонарм паралельно поверхні платівки, встановіть силу вертикального відстеження і антискейтигу відповідно до рекомендованих технічних даних картриджа, а також відрегулюйте виліт стилуса.

Зміст платівки:

1. Частотна розгортка лівого каналу 800 Гц - 50 кГц. Запис. 28 сек. Лінійний зріз* (800 - 20000 Гц ±1,5 дБ)
2. Частотна розгортка правого каналу 800 Гц - 50 кГц. Запис. 28 сек. Лінійний зріз* (800 - 20000 Гц ±1,5 дБ)
3. Частотна розгортка Лівий канал 800 Гц - 50 кГц. Лог. 28 сек. Лінійний зріз* (800 - 20000 Гц ±1,5 дБ)
4. Частотна розгортка правого каналу 800 Гц - 50 кГц. Журнал. 28 сек. Лінійний зріз* (800 - 20000 Гц ±1,5 дБ)
5. Опорний тон 1000 Гц 5 см/с середньоквадратичне лівий
6. Опорний тон 1000 Гц 5 см/с середньоквадратичне правий
7. Опорний тон 1000 Гц 5 см/с середньоквадратичне лівий
8. Опорний тон 1000 Гц 5 см/с середньоквадратичне правий
9. Здатність відстеження, бічний пік 50 мкм
10. Здатність відстеження, бічний пік 60 мкм
11. Здатність до відстеження, бічний пік 70 мкм
12. Здатність до відстеження, бічний пік 80 мкм
13. Здатність до відстеження, бічний пік 90 мкм
14. Здатність до відстеження, бічний пік 100 мкм
15. Форма прямокутної хвилі 2,7 мс, робочий цикл 3:7

Як це працює
1-4 Частотна розгортка - інструмент для перевірки АЧХ
Є кілька факторів, які можуть впливати на АЧХ, зокрема ємність кабелю, завантаження картриджа, сила відстеження та зношеність деталей. Через це може бути важко досягти ідеально рівної АЧХ. Іноді, йдучи на невеликі компроміси в завантаженні картриджа, можна досягти кращої загальної АЧХ. Враховуючи вищесказане, сигнал повинен бути чистим протягом всієї розгортки.

5-8 Опорний сигнал для тестування виходу каналу
За допомогою цього стандартного опорного сигналу можна перевірити правильність підключення лівого і правого каналів, баланс каналів і швидкість обертання програвача.

9 -14 Тест відстежувальної здатності, бічна модуляція 315 Гц
Ці треки містять сигнал 315 Гц, записаний при зростаючій амплітуді піка 50, 60, 70, 80, 90 і 100 мкм. Будь ласка, зверніться до значення відстежувальної здатності вашого картриджа, вказаного в технічному паспорті. Ваш картридж повинен бути здатний відстежувати фактичний рівень без звукових спотворень. Неможливість відстеження можна почути як відхилення від чистого тону або розбризкування і переривчастий тон. Щоб визначити, чи це стосується одного або обох каналів, можна скористатися регулятором балансу. У разі різної здатності відстеження в лівому і правому каналах, ймовірно, необхідно переналаштувати корекцію тонарма проти ковзання. Якщо обидва канали не відстежують належним чином, слід збільшити силу відстеження по вертикалі до тих пір, поки не вдасться досягти подальшого поліпшення відстеження.

15. Форма прямокутної хвилі 2,7 мс робочий цикл 3:7
При моніторингу виходу картриджа за допомогою осцилографа ви побачите прямокутні хвилі, розташовані точно одна над одною, якщо з'єднання з картриджем правильне.
